微米级精准！VIC-3D立体显微系统揭秘82μm焊料层的拉伸应变分布
利用数字图像相关（DIC）技术进行拉伸载荷下焊料的小尺度应变测量
在电子封装和微连接领域，焊料接头的力学性能直接影响产品的可靠性和使用寿命。随着器件微型化趋势加速，焊料层厚度不断减小，如何在微米尺度上精确测量其应变分布，成为研究人员面临的技术挑战。
本文通过一个实际测试案例，带您了解VIC-3D立体显微镜系统如何突破传统测量限制，精准捕捉82μm厚焊料层的全场应变分布。
试验设置：
本试验旨在测定厚度为82μm的焊料线内部应变分布。试样为中部焊接的铜狗骨形试件，其宽度为3mm。为研究极细焊料线内部应变，视野被放大至边缘1mm的小区域（如图1所示）。

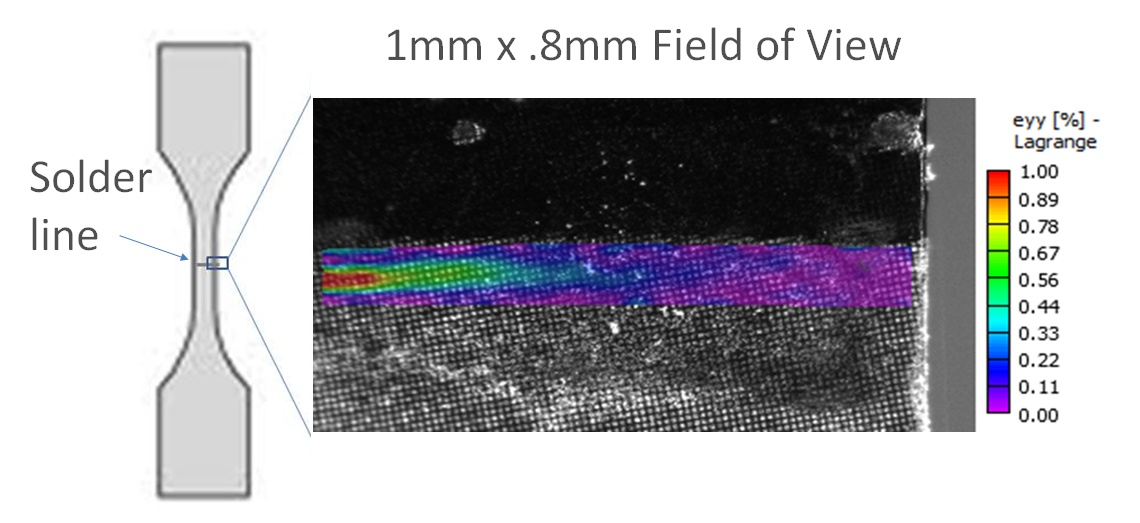

图1：在狗骨样品上选取1mm×0.8mm的感兴趣区域，可通过焊料线（厚度82μm）获取Eyy应变值。
试样在拉伸载荷作用下直至断裂，每施加2磅载荷即拍摄图像。VIC-3D立体显微镜系统通过追踪斑点图案的亚像素级位移，测量试样表面的位移与应变数据。全场分析清晰呈现了应变在焊料中的分布情况。
测试过程中共分析23组图像对，以观察和分析应变发展过程。
试验结果：
图1和图2分别展示断裂前最后一张图像中的y轴应变（拉伸载荷方向的应变）。等值线图可采用2D形式叠加在变形图像上（如图1所示），或以3D图形式呈现（如图2所示）。

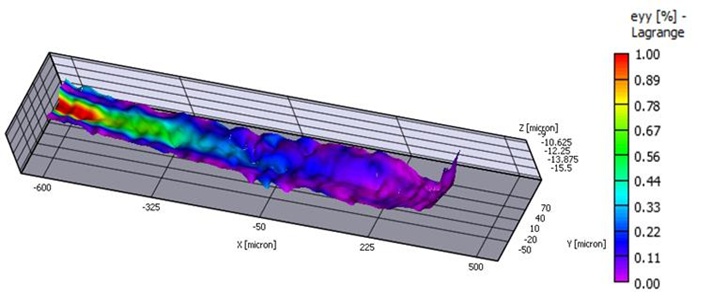

图2：最大载荷下的Y轴应变eyy
这种全场分析能力，让研究人员能够：①识别应变集中区域，找出焊料层中最危险的部位；②验证仿真模型，为有限元分析提供实测验证数据；③优化接头设计，基于实际应变分布改进几何结构。
VIC-3D的强大之处不仅在于可视化，更在于其丰富的数据提取工具。该工具支持用户研究整体区域或自定义局部区域。任意数量的变量均可提取为图表或表格数据。

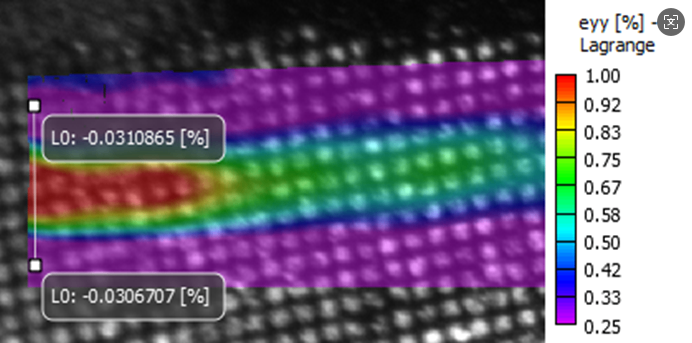

图3：最大载荷下eyy曲线（含用户定义线段）
图3展示了焊料区域内用户定义的线性区域。图4呈现该用户定义线段沿线的局部应变分布。图4中红色曲线显示失效前最后一张图像的应变状态，灰色曲线则演示应变在整个测试过程中的发展轨迹。

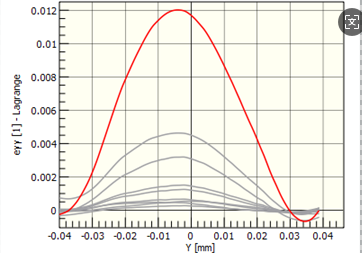

图4：用户定义线段内的eyy变化趋势
这种时间序列分析能够揭示：应变如何从弹性阶段发展到塑性阶段、局部应变集中何时开始形成以及裂纹萌生和扩展的征兆。
VIC-3D还支持通过模拟信号同步记录加载数据，并针对全局或用户定义局部区域的任意变量绘制对应曲线，以达成载荷与应变关联分析（多物理场同步）。图5展示了全局平均应变的应力-应变曲线。

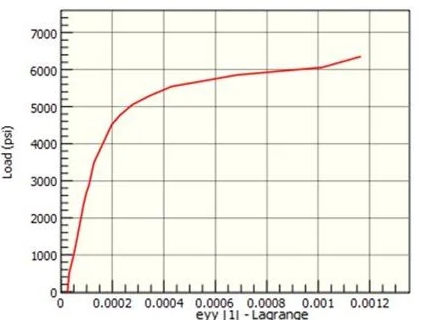

图5：载荷与全局eyy关系曲线
这种同步分析能力让研究人员能够确定材料的弹性模量和屈服点、评估局部区域与整体行为的差异以及建立更精确的材料本构模型。
其它案例：
除了焊料接头测试，VIC-3D立体显微镜系统还可广泛应用于：
▪ 微电子封装：芯片连接层、Underfill材料、BGA焊点
▪ MEMS器件：微悬臂梁、薄膜材料的力学性能
▪ 生物力学：软组织、细胞支架的微尺度变形
▪ 先进材料：复合材料界面、纤维拔出试验
在微米尺度上，每一个细节都可能决定产品的成败。VIC-3D立体显微系统为您揭开微观世界的力学奥秘，让看不见的应变，变得清晰可见。
