VIC-3D图像采集系统
VIC-3D Blue-Falcon
VIC-3D 即用型3D数字图像相关成像系统
VIC-3D Blue-Falcon立体成像系统
——用于高精度3D数字图像相关
· Blue-Falcon相机原理

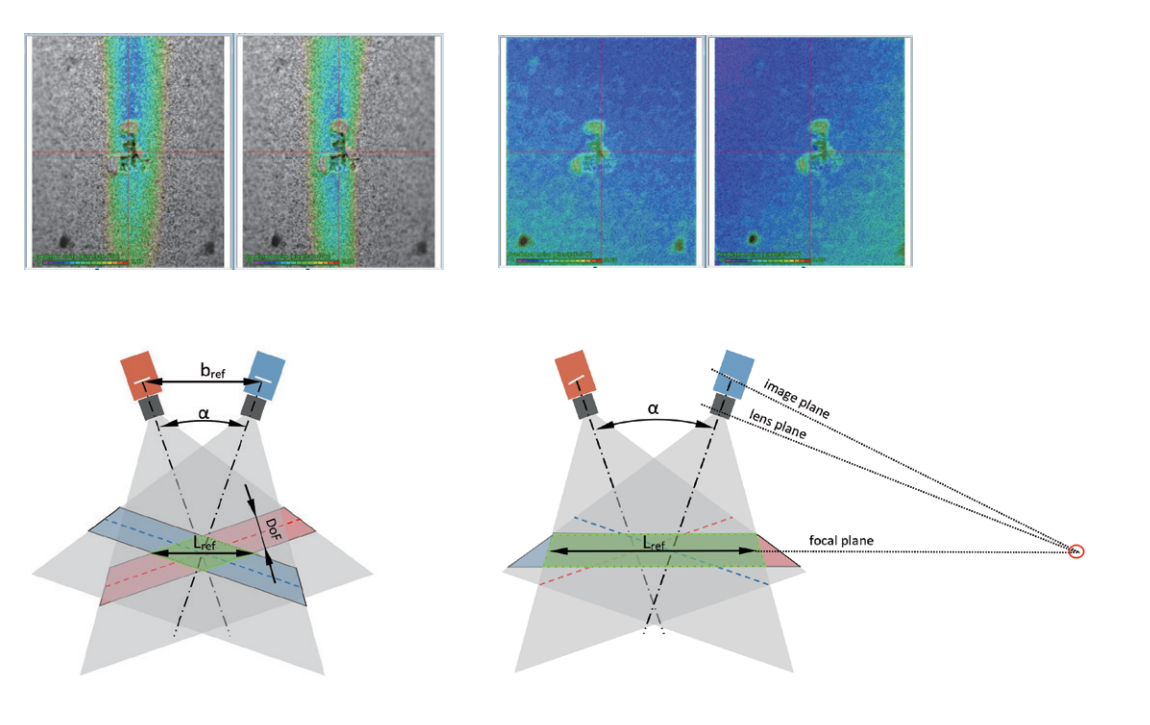

由于景深和视角较小，传统的立体成像装置在 小视场时受到很大限制。下图示例显示了这种影响，FOV 为 8 x 7 mm，α=40°，监测的是与 立体系统基线平行的平面。通过 VIC-Snap 中 的误差不确定性评估预览可见明显失焦情况。 而Blue-Falcon 相机可以通过微调螺钉将焦平面 旋转 (α/2)，如下图-右下图所示，此时两台相机 的焦平面是对齐和重叠的。
这样，物体表面就 能在整个 FOV 上完全聚焦（Lref 标记为绿色）。 由于 Blue-X-Focus LED 和 Blue Falcon 立体系统 采用了该机构微调设定，即使在小视场FOV测量 时也能获得无与伦比的高景深的空间分辨率和精 度。

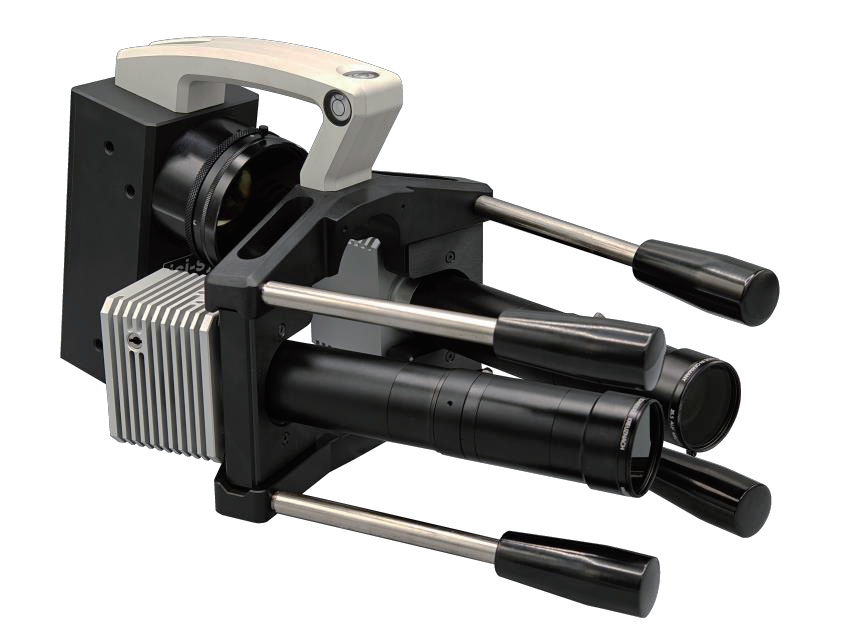

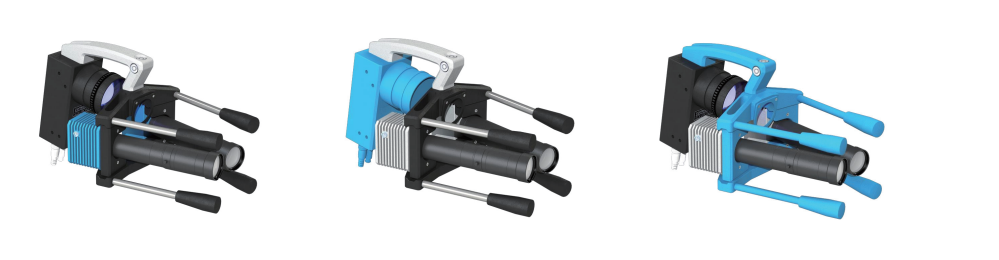

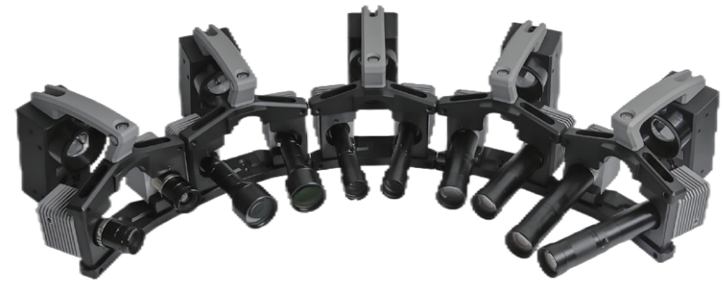

VIC-3D Professional Mounting系统可配置独特的 Blue-Falcon 相机(左图，蓝色部分)作为标准相机的替代。 Blue-Falcon 相机专为小视野应用而设计，由于采用了放大率为 2:1 的特殊镜头和特殊光学设计，在低至 1.37 μm/px @ 24 Mpx（全视野）下依旧具有高空间分辨率。为了便于操作，Blue-Falcon 相机和 VIC 专业 的 Blue-X-Focus LED光源(中间图像) 可与 3D Micro-DIC 系统支架(右图，蓝色部分)结合使用。

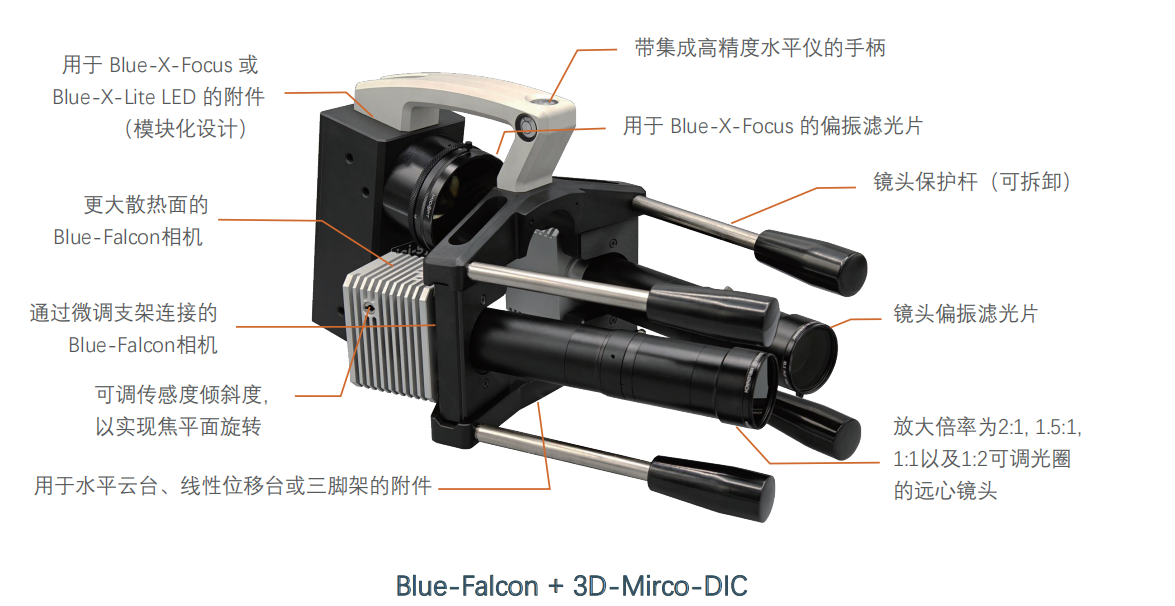

Blue-Falcon+3D-Micro-DIC
用于 @ 1.37 μm/px 的小视野或高达 @ 24Mpx 的全视野

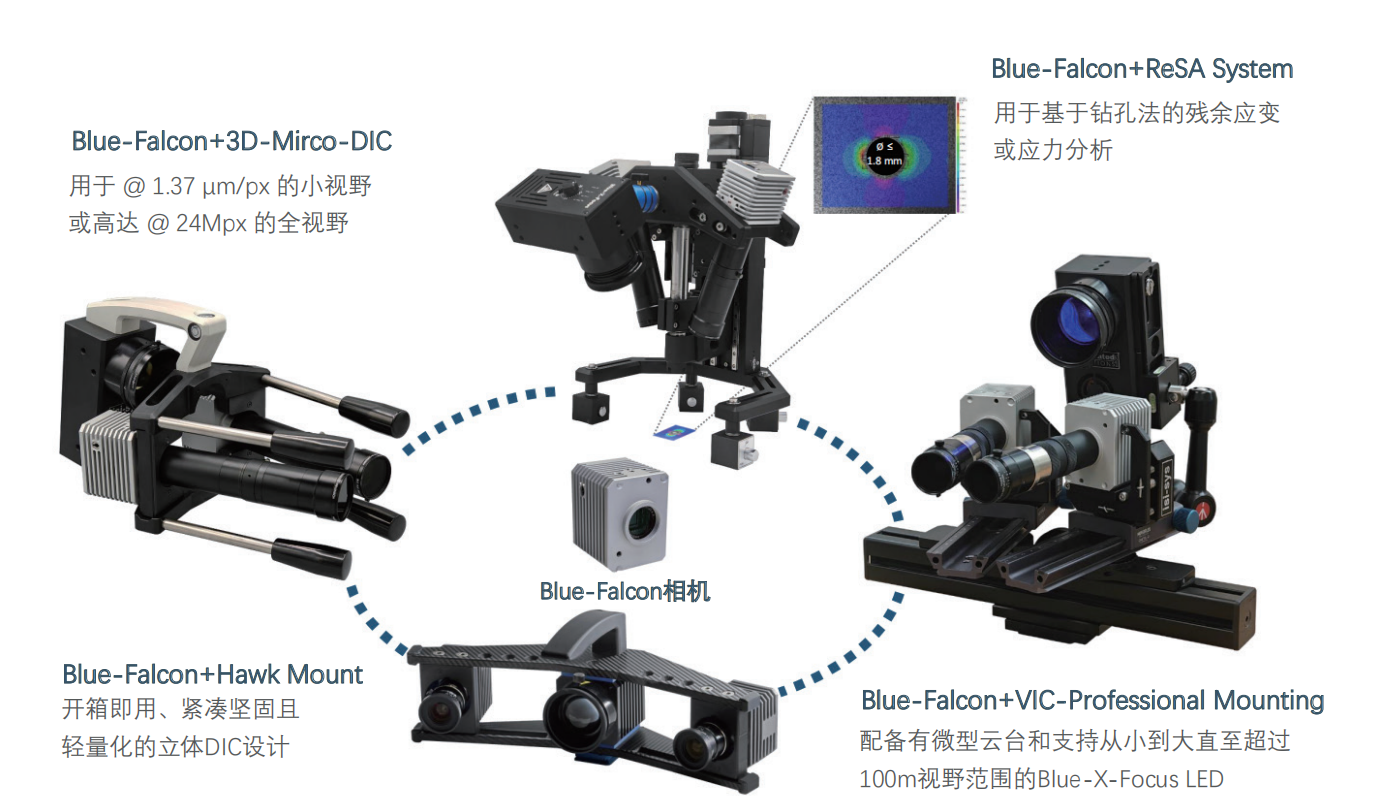

· 系统组成

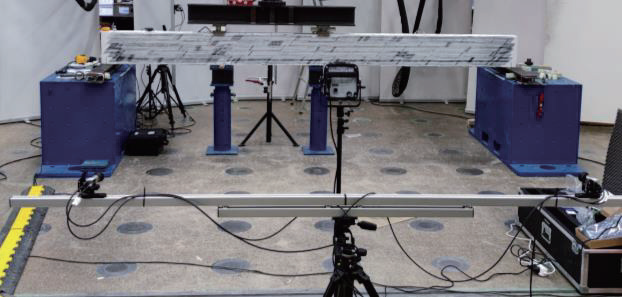

Blue-Falcon+VIC-Professional Mounting
配备有微型云台和支持从小到大直至超过100m视野范围的Blue-X-Focus LED
用于远距离3D测量，最远可达3米

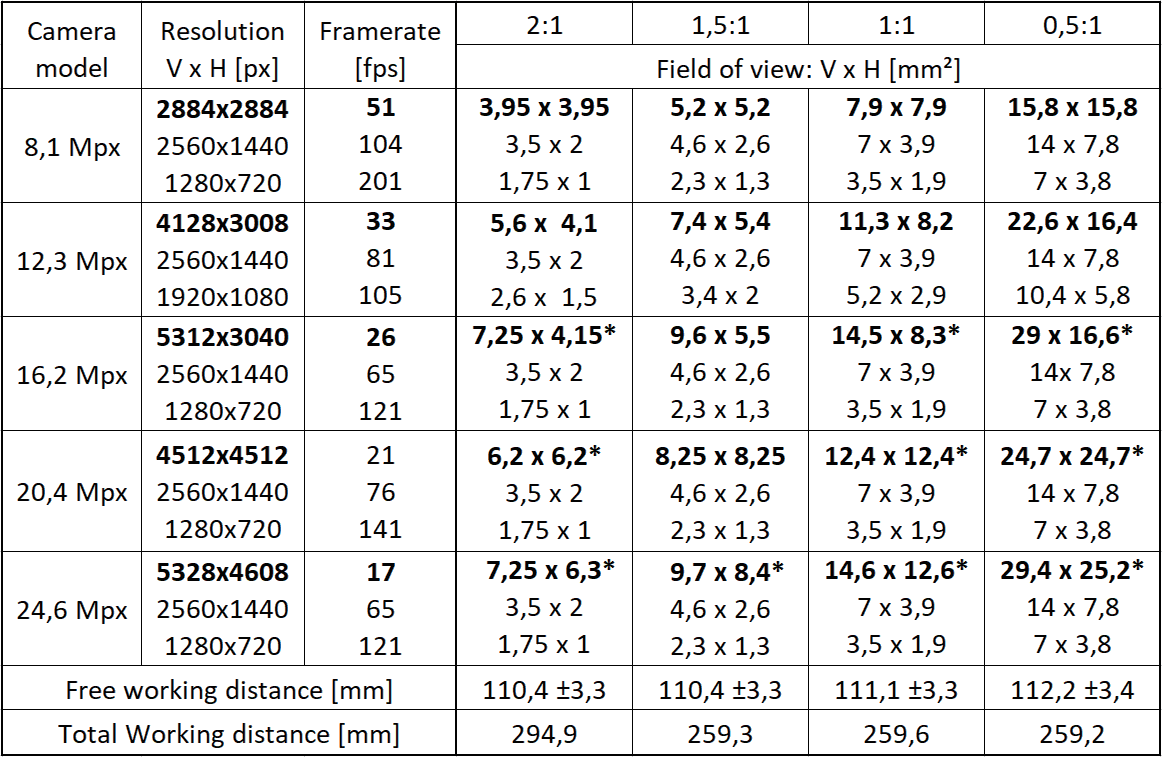

· Blue-Falcon传感器的视场FOV和帧率FPS
空间分辨率 [mm/px] 仅取决于所选 镜头的倍率及其光学分辨率（衍射） 和传感器的像素大小。
请注意下表:
Blue-Falcon+ReSA System
用于基于钻孔法的残余应变或应力分析

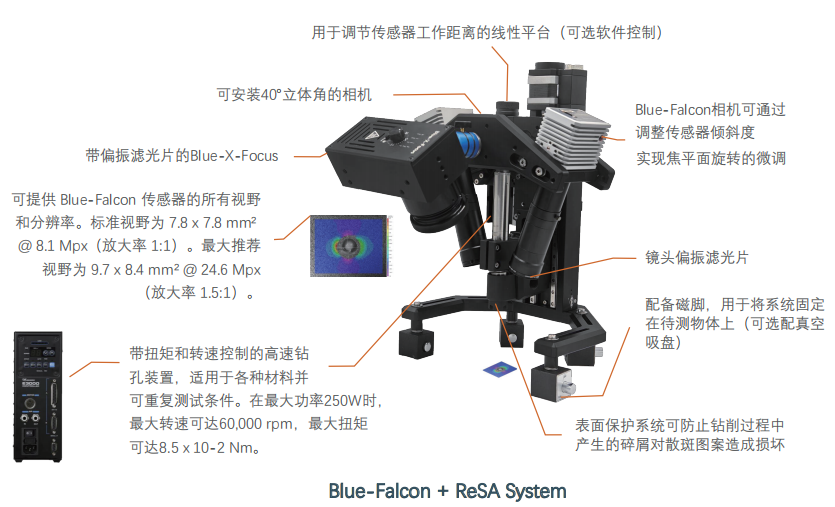

ReSA 系统采用钻孔法结合 DIC 技术进行残余应变测量。这种方法尤其适用于复合材料（见下文 DIC 与 FEM 的比较示例），在这些材料中，传统的基于应变片的方法则无法胜任。钻孔操作需要更大的立体视角，对于 位于摄像头中央的（高速）可控钻孔装置来说，其钻孔角度最大可达 40°。此外，该系统还包括用于钻孔的 微型线性平台和用于精细调整的 Blue-Falcon & Blue-X-Focus 立体成像系统（见图 8，左）。
· ReSA：新的残余应变/应力分析解决方案

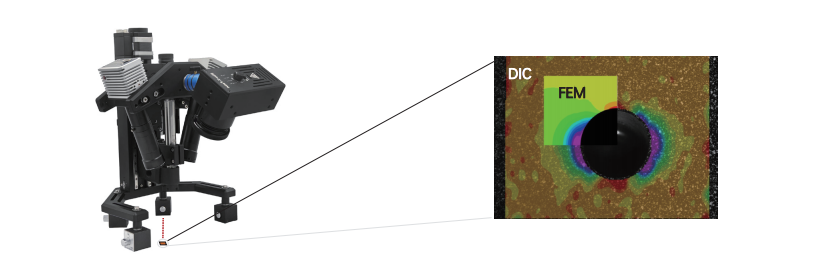

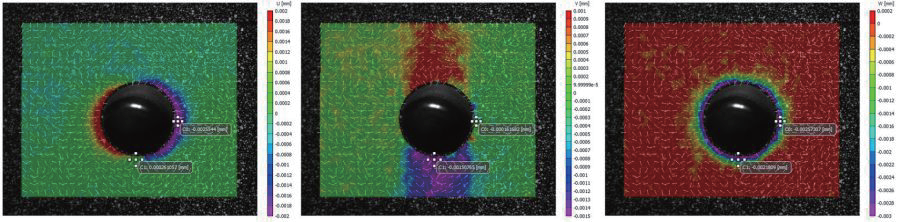

应变成像传感器测量的碳纤维复合材料内部钻孔深度为 1 mm时的变形（U、V、W）；视野范围 8.4 mm x 7 mm； 钻孔直径 1.8 mm；箭头：主应变ε2 的方向。

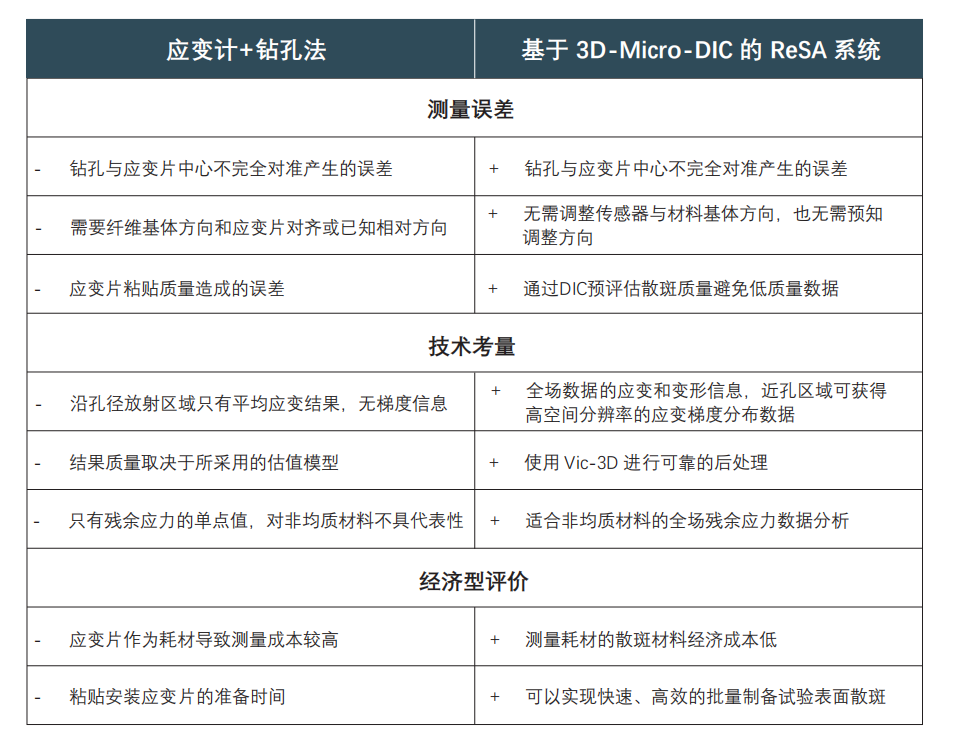

· ReSA 系统 VS. 基于应变计的方法的优势
直达链接：
· VIC-3D 即用型3D数字图像相关成像系统彩页下载
