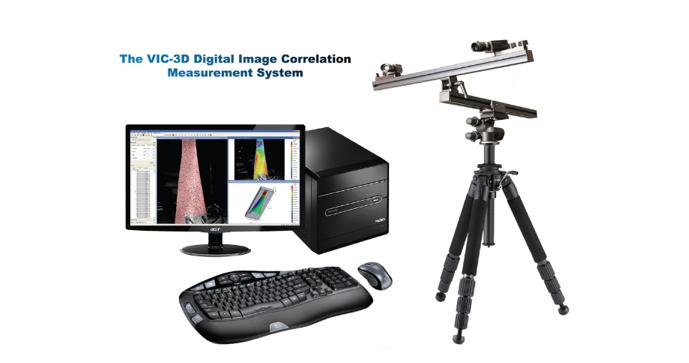

VIC-3D图像采集系统
VIC-3D Blue-Hawk

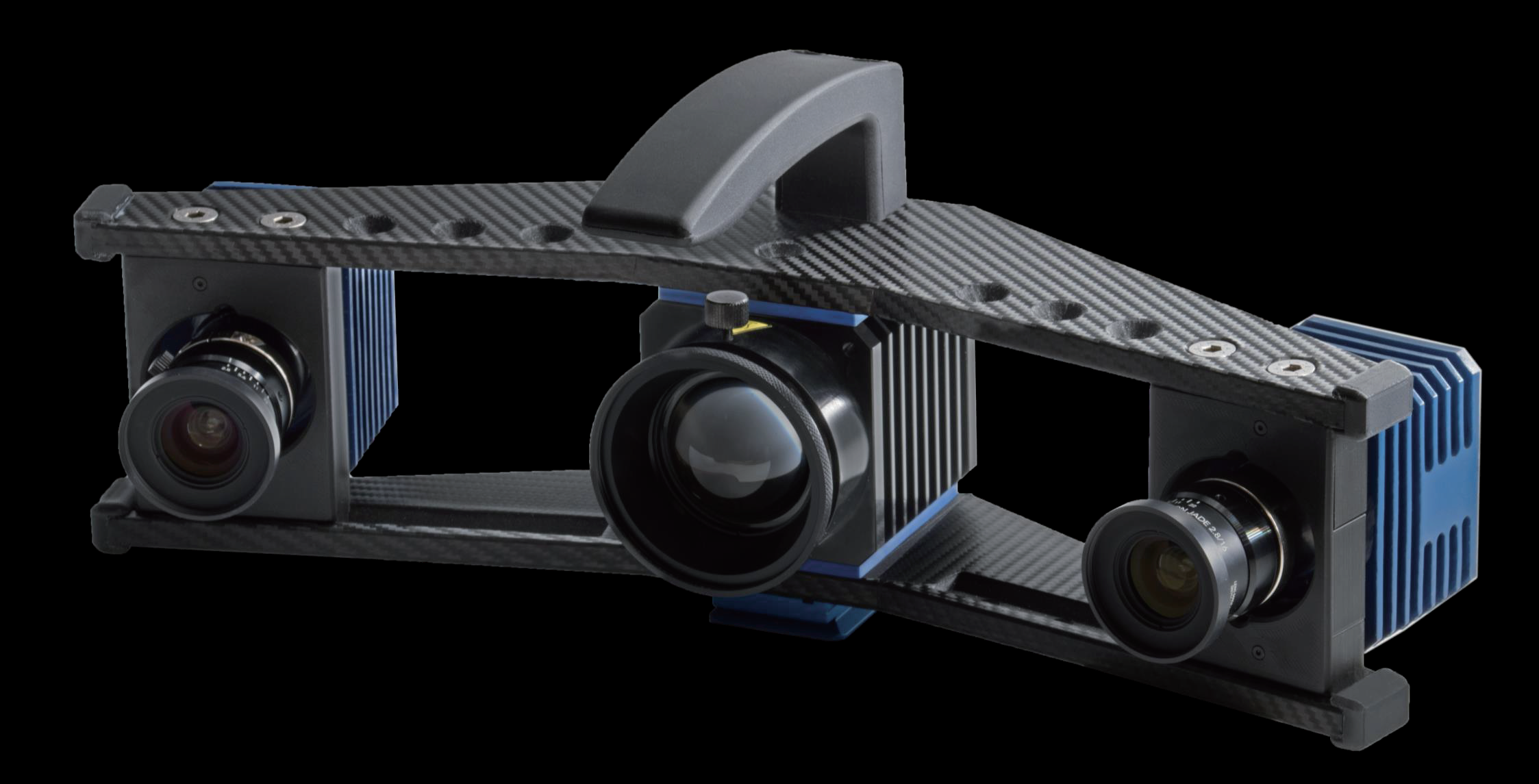

VIC-3D Blue-Hawk立体成像系统
—— 用于高精度3D数字图像相关
系统概述
Correlated Solutions Europe出品的VIC-3D Blue-Hawk系统是VIC-3D数字图像采集系统的一 员，是专用于固定视野（FOV）和预校准下的数字 图像相关（DIC）测量而设计的。
系统优势
• 紧凑强大的立体成像系统设计
• 已预校准实现即时测量（开箱即用）
• 高端传感器（Sony）和镜头(Schneider-Kreuznach)
• 2.9 Mpx @141FPS起(适用于光学引伸计/应变仪)
• 至 24.6 Mpx@17FPS (裁剪后速度更快)
• 视野范围FOV为40~400 mm
• 更换镜头即可轻松调整视野范围
• 激光辅助物体对齐和工作距离预调整
• 可选配红外相机适配器以替代手柄杆
• 光轴微调范围：±5°

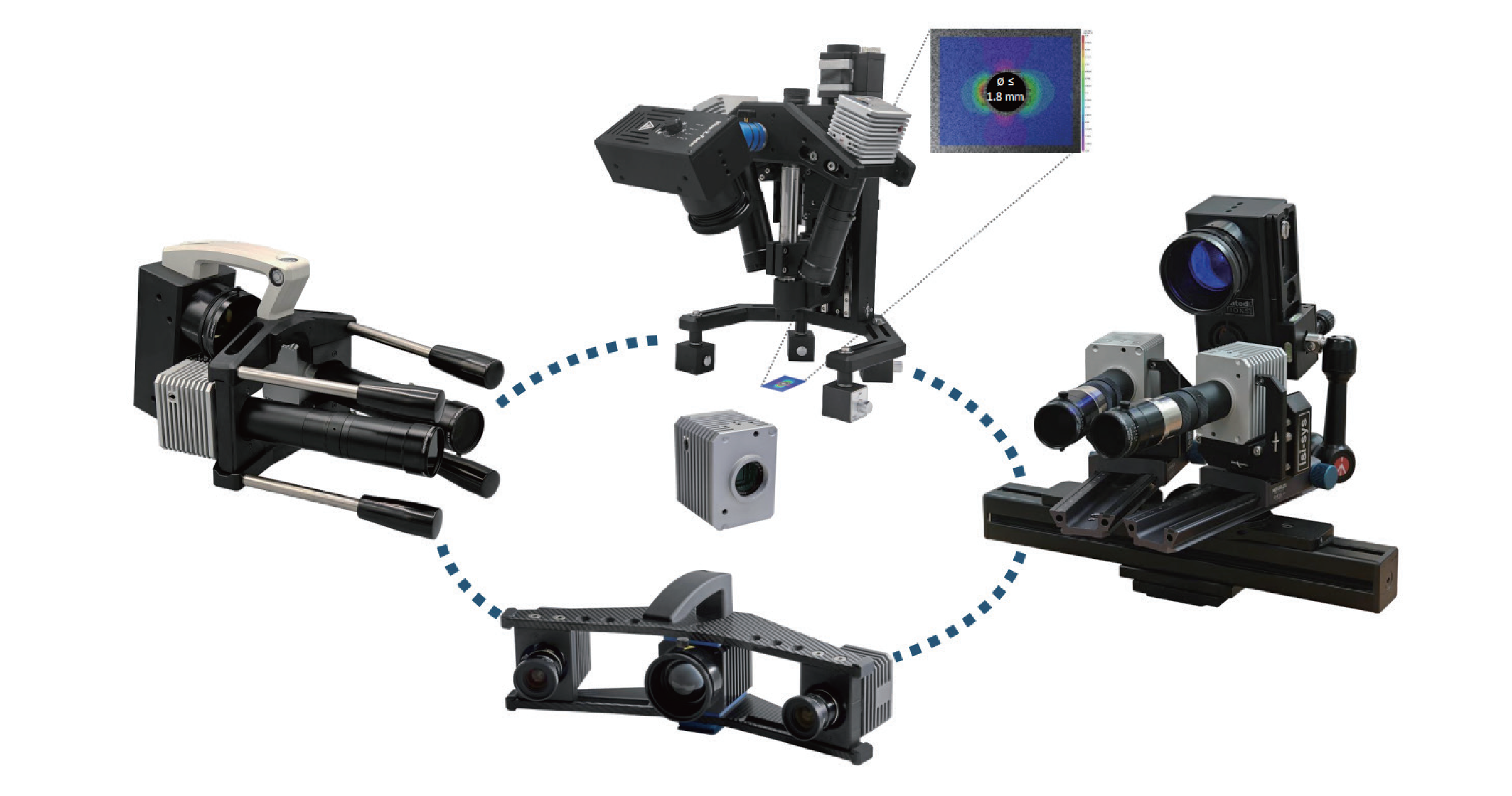

• 模块化系统组件：Blue-Hawk 图像采集 器和Blue-X-Lite 图像采集器，还可配备 标准灵活的 VIC 专业安装系统组合使用
• 可用于拉力试验机和环境箱的安装选项
系统组成

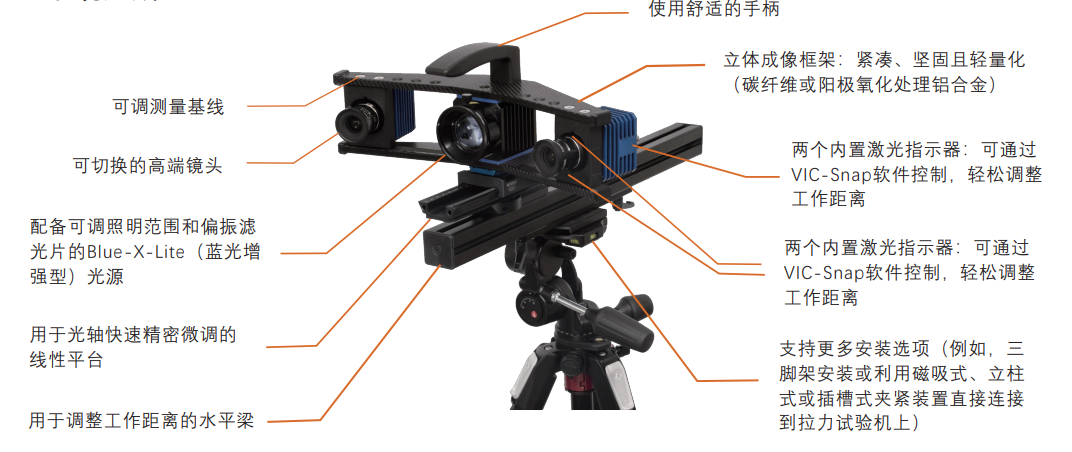

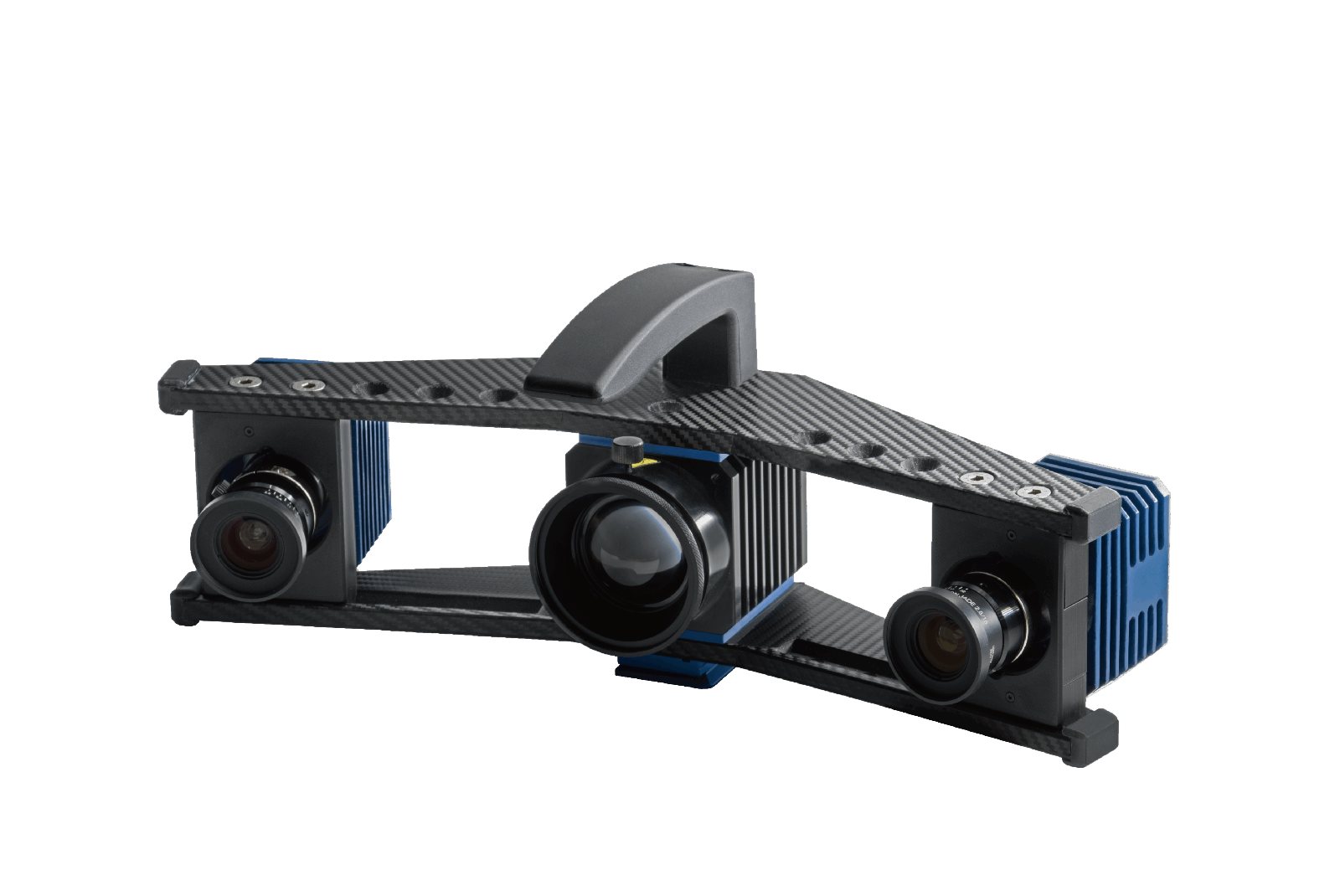

Blue-Hawk+ VIC-3D Hawk Mount

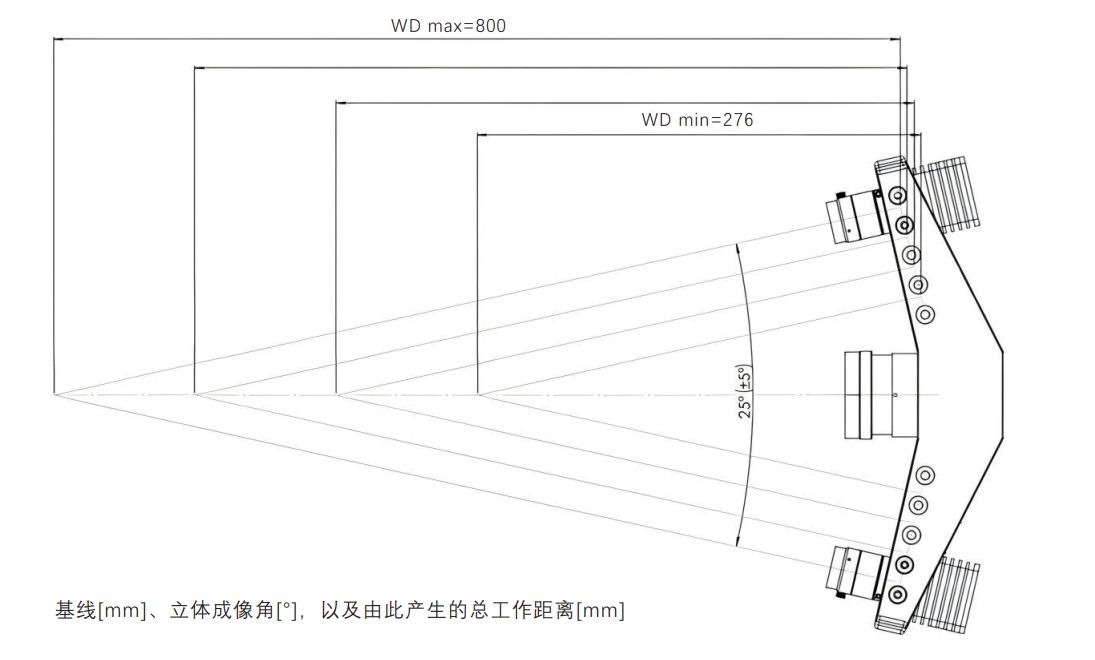

Blue-Hawk的视野可以通过切换不同焦距的镜头和4个不同位置调整测量基线来 适应实验要求。立体角预设为25°,并可在±5°范围内微调(最小20°，最大30°）。
例如配置2400万像素传感器时，所得视野范围根据焦距的不同而变化：
• 焦距为60mm时，视野为46×40mm@25°(最小为30×26mm@30)
• 焦距为25mm时，视野最大可达340×294mm②25°(最大为420×363mm@20°)
焦距可选项包括：
• (16)mm、25mm、35mm、40mm、45mm、50mm和60mm(针对一般尺寸)
• 12mm、10mm和8mm(针对较小尺寸)
工作距离：
• 最小工作距离WD=276mm，最大工作距离WD= 800mm
